De markt voor spuitgegoten kunststof is een van de grootste productiesegmenten in de wereldeconomie. Gewaardeerd op ongeveer $385 miljard USD in 2023 Verwacht wordt dat deze in 2030 510 à 530 miljard dollar zal bereiken, bij een samengesteld jaarlijks groeipercentage van ongeveer 4,5 à 5,0%. Spuitgieten is qua volume verantwoordelijk voor grofweg 32% van alle kunststofverwerking wereldwijd – meer dan welke andere vormmethode dan ook – en raakt vrijwel elke productcategorie, van auto-onderdelen en medische apparatuur tot consumentenelektronica, verpakkingen en constructiehardware.
De geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
De five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

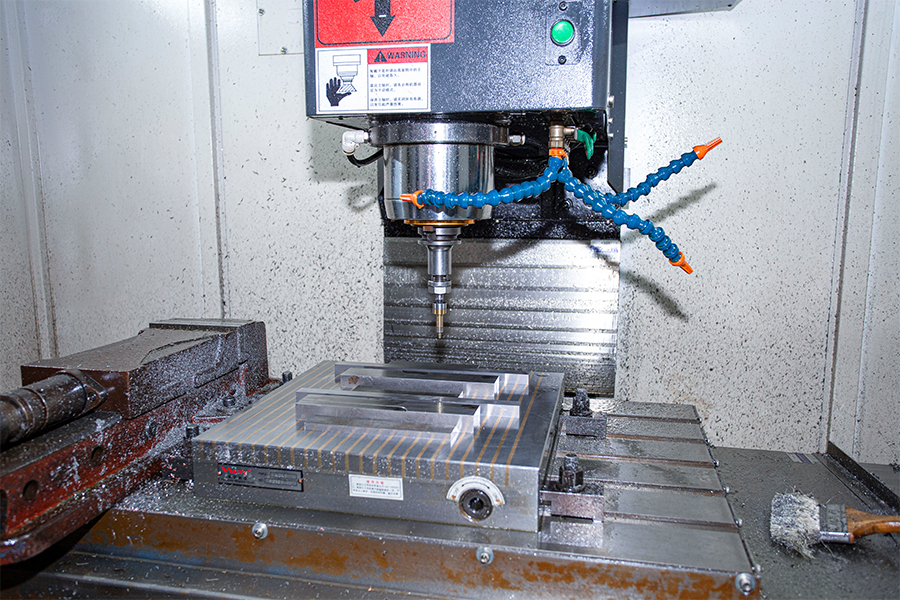

De gereedschapskosten zijn de belangrijkste initiële investering in een spuitgietproject en het cijfer dat meestal bepaalt of een ontwerp commercieel levensvatbaar is bij een bepaald productievolume. Hoeveel kost een kunststof spuitgietmatrijs hangt af van de grootte van het onderdeel, de geometrische complexiteit, het aantal holtes, de staalkwaliteit en of het in eigen land of offshore wordt vervaardigd.
Als werkend referentiekader:
De largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
Een cruciaal punt dat vaak over het hoofd wordt gezien in discussies over de kosten: de geamortiseerde kostprijs per onderdeel – de totale gereedschapskosten gedeeld door het productievolume – is veel relevanter dan het absolute gereedschapsgetal. Een gereedschap van $50.000 dat 500.000 onderdelen produceert, voegt $0,10/onderdeel toe aan de kosten; het produceren van 10.000 onderdelen voegt $ 5,00 per onderdeel toe. Bij lage volumes zijn de gereedschapskosten per onderdeel vaak hoger dan de materiaal- en vormkosten samen. Daarom zijn alternatieven op korte termijn (zacht gereedschap, 3D-geprint gereedschap, machinaal bewerkte prototypes) economisch rationeel onder bepaalde volumedrempels.
Oppervlakteafwerking door spuitgieten wordt gespecificeerd met behulp van gestandaardiseerde beoordelingssystemen – meestal de SPI (Society of the Plastics Industry) afwerkingsnormen in Noord-Amerika en de VDI 3400-norm in Europa en Azië. De twee systemen richten zich op hetzelfde bereik van oppervlaktekwaliteit, maar gebruiken verschillende schalen en zijn niet direct uitwisselbaar zonder een conversiereferentie.
De SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
Naast de stalen oppervlakteafwerking wordt het haalbare onderdeeloppervlak beïnvloed door de materiaalkeuze, smelttemperatuur, injectiesnelheid en matrijstemperatuur. Hoogglanzende afwerkingen vereisen hogere matrijstemperaturen (wat de replicatie van het gepolijste staaloppervlak verbetert), lagere vulsnelheden (die door schuifkracht veroorzaakte waas verminderen) en materialen met een lage smeltviscositeit en een goede vloei. ABS en PC/ABS-mengsels repliceren hoogglanzende oppervlakken goed; Met glas gevulde soorten produceren een oppervlak dat geen enkele hoeveelheid polijstmiddel op het staal zal elimineren, omdat de glasvezels iets uitsteken als de hars eromheen krimpt tijdens het afkoelen.
Textuur – hetzij door zuuretsen (Mold-Tech en gelijkwaardige systemen) of EDM (elektrische ontladingsbewerking) – moet worden gespecificeerd met een voldoende trekhoek om het uitwerpen van onderdelen zonder sleepsporen mogelijk te maken. De standaardregel is 1° extra diepgang per 0,025 mm textuurdiepte — een diepe leernerftextuur die 3° of meer trek vereist op oppervlakken met een zware textuur om te voorkomen dat het oppervlak scheurt tijdens het uitwerpen.
Brandplekken bij spuitgieten verschijnen als donkerbruine, zwarte of verkoolde verkleuring op het oppervlak van het onderdeel, meestal op het laatste punt om de holte op te vullen of op locaties waar ingesloten lucht niet kan ontsnappen. Ze zijn een van de meest voorkomende spuitgietfouten en een van de meest leerzame, omdat hun locatie specifieke informatie onthult over het stromingspatroon en de ontluchtingstoestand van het gereedschap.
De most common mechanism behind burn marks is the dieseleffect : terwijl het smeltfront door de holte voortbeweegt en de lucht ervoor comprimeert, wordt de lucht adiabatisch verwarmd - hetzelfde mechanisme als de compressieontsteking van een dieselmotor. Als de samengeperste lucht niet via ventilatieopeningen kan ontsnappen voordat het smeltfront deze bereikt, stijgt de luchttemperatuur tot 300–400 °C of hoger, voldoende om de meeste technische thermoplastische kunststoffen af te breken en te verkolen. De brandvlek ontstaat precies op de plek waar de luchtzak vastzat.
Spuitgieten op korte termijn – ook wel laagvolume- of brugspuitgieten genoemd – verwijst naar productieruns die doorgaans variëren van een paar honderd tot 10.000 tot 25.000 onderdelen, waarbij gebruik wordt gemaakt van gereedschap dat specifiek is ontworpen om de initiële kosten te minimaliseren in plaats van de cyclussnelheid en levensduur te maximaliseren. Het beslaat de productieruimte tussen 3D-printen (economisch minder dan ~100 onderdelen voor complexe geometrieën) en volledige productie-spuitgieten (economisch boven 25.000-50.000 onderdelen voor de meeste toepassingen).
De enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
Vormgieten in korte oplagen is de juiste keuze voor: marktvalidatie alvorens over te gaan tot volledige productie van gereedschappen; overbruggingsproductie terwijl productiegereedschappen met lange doorlooptijden worden vervaardigd; vervangingsonderdelen voor oudere producten waarbij de totale vraag investeringen in harde gereedschappen niet rechtvaardigt; en klinische of regelgevende proefhoeveelheden bij de ontwikkeling van medische hulpmiddelen, waarbij ontwerpwijzigingen waarschijnlijk zijn vóór de definitieve goedkeuring.
De key process discipline in short-run molding is ontwerp voor aluminium gereedschap : het vermijden van zeer scherpe interne hoeken (spanningsconcentratie in aluminium heeft meer consequenties dan in gehard staal), het minimaliseren van zijdelingse acties waar mogelijk (elke actie is een slijtageoppervlak), en het vanaf het begin ontwerpen van adequate trekhoeken in plaats van te proberen ze achteraf aan te passen. Onderdelen die zijn ontworpen met kleine oplagen in het achterhoofd kunnen vaak met minimale ontwerpwijzigingen worden overgezet naar productiegereedschappen; Onderdelen die vanaf het begin zijn ontworpen op basis van hard gereedschap, kunnen soms helemaal niet economisch in aluminium worden gereproduceerd.
Insert-molding en overmolding zijn beide processen waarbij twee of meer materialen worden gecombineerd tot één gegoten onderdeel, maar ze verschillen fundamenteel in wat het secundaire materiaal inkapselt en in de manier waarop het proces verloopt. Begrip de verschillen tussen insert-molding en overmolding is essentieel voor het selecteren van het juiste proces bij het ontwerpen van onderdelen met meerdere materialen.
In inzetstuk wordt een voorgevormd onderdeel – meestal een metalen inzetstuk zoals een messing moer met schroefdraad, stalen pen, elektrisch contact of gestempelde metalen beugel – vóór injectie in de matrijsholte geplaatst. Het gesmolten plastic wordt vervolgens rond en over het inzetstuk geïnjecteerd, waardoor het wordt ingekapseld terwijl het plastic stolt. Het resultaat is een enkel onderdeel waarbij het metalen inzetstuk permanent en nauwkeurig in het plastic onderdeel is geplaatst, waarbij het plastic in ondersnijdingen of door gaten in het inzetstuk stroomt om een mechanische vergrendeling te creëren die bestand is tegen uittrek- en koppelbelastingen.
Insert moulding wordt overal gebruikt waar een plastic onderdeel de mechanische eigenschappen van metaal op een specifiek grensvlak nodig heeft: schroefdraadverbindingen die bestand moeten zijn tegen herhaalde montage en demontage, elektrische aansluitingen die geleidbaarheid vereisen, draagoppervlakken die hardheid vereisen die het plastic niet kan bieden. Het proces elimineert het secundair persen of ultrasoon inbrengen van metalen inzetstukken, wat de montagekosten verlaagt en de consistentie van de uittreksterkte verbetert.
In overmolding wordt een eerder gegoten plastic substraat (het eerste deel) in een tweede mal geplaatst en een tweede thermoplastisch materiaal – meestal een zachter TPE, TPU of elastomeer – wordt over en rond bepaalde oppervlakken van het substraat geïnjecteerd. De twee kunststoffen binden zich chemisch (door materiaalcompatibiliteit en verwerkingsomstandigheden) of mechanisch (door in elkaar grijpende geometrie) op hun grensvlak.
Overmolding wordt gebruikt om zachte gripoppervlakken toe te voegen aan stijve behuizingen (elektrisch gereedschap, handvatten van medische apparaten, consumentenelektronica), om esthetische componenten in twee kleuren of twee materialen te creëren, om soepele afdichtingseigenschappen toe te voegen aan stijve structurele onderdelen, en om trillingsdemping of demping te integreren in een hard substraat. De zachte grip op het handvat van een tandenborstel, de rubberen behuizing van een draagbare scanner en het handvat met dubbele durometer van een chirurgisch instrument zijn allemaal gegoten componenten.
| Kenmerk | Insert Molding | Overmolding |
|---|---|---|
| Secundair materiaal | Metaal, keramiek of voorgevormd onderdeel | Dermoplastic elastomer or second plastic |
| Procesvolgorde | Insert in mal geplaatst → plastic eromheen geïnjecteerd | Eerste shot kunststof gegoten → overgebracht naar tweede mal → tweede materiaal geïnjecteerd |
| Type obligatie | Mechanische vergrendeling (kunststof vloeit in wisselplaatgeometrie) | Chemische binding en/of mechanische vergrendeling tussen twee kunststoffen |
| Primair doel | Integreer metaalfunctie (draden, geleidbaarheid, hardheid) | Voeg soft-touch, kleur, afdichting of trillingsdemping toe |
| Gereedschapsvereiste | Enkelvoudige mal met inzetlaadinrichting | Twee mallen (first-shot overmold) of twee-shot machine |
| Typische toepassingen | Elektronicaconnectoren, behuizingen met schroefdraad, medische apparaten | Handvatten voor elektrisch gereedschap, medische handvatten, behuizingen voor consumentenproducten |
De choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
Kwaliteitscontrole in de kunststofproductie werkt op drie niveaus: verificatie van inkomend materiaal, monitoring tijdens het proces en inspectie van uitgaande onderdelen. Elk niveau behandelt verschillende faalwijzen en samen vormen ze het kwaliteitsmanagementsysteem dat bepaalt of een gegoten product consistent aan de specificaties voldoet.
Harseigenschappen – smeltvloei-index (MFI), vochtgehalte, kleur en traceerbaarheid van de partij – moeten worden geverifieerd aan de hand van de materiaalspecificatie voordat de productie begint. Een MFI-variatie van ±10–15% ten opzichte van de nominale specificatie kan aanzienlijke variaties in de vulling, zinking en afmetingen in het gegoten onderdeel veroorzaken. Het vochtgehalte is van cruciaal belang voor hygroscopische materialen: nylon, PC, PET en ABS absorberen vocht uit de lucht en moeten vóór het vormen worden gedroogd tot onder het gespecificeerde vochtniveau (doorgaans 0,02–0,15%, afhankelijk van het materiaal). Het laten lopen van ongedroogde hygroscopische hars produceert spleetsporen, belletjes en een verminderd molecuulgewicht - defecten die niet bij de pers kunnen worden gecorrigeerd.
Moderne spuitgietmachines leggen procesgegevens – caviteitsdruk, smelttemperatuur, injectiesnelheidsprofiel, koeltijd, klemkracht – cyclus voor cyclus vast. Statistische procescontrole (SPC) toegepast op belangrijke procesparameters identificeert drift voordat deze defectproductie veroorzaakt in plaats van erna. Holtedruksensoren – piëzo-elektrische transducers gemonteerd in de matrijs – geven directe feedback over de vul- en verpakkingstoestand in de matrijs, wat betrouwbaarder correleert met de kwaliteit van het onderdeel dan alleen de vatdruk. Onderdelen die zijn geproduceerd in cycli waarin de druk in de holte afwijkt van het vastgestelde procesvenster, kunnen automatisch worden afgewezen door een onderdelenscheider voordat ze het inspectiegebied bereiken.
De quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
